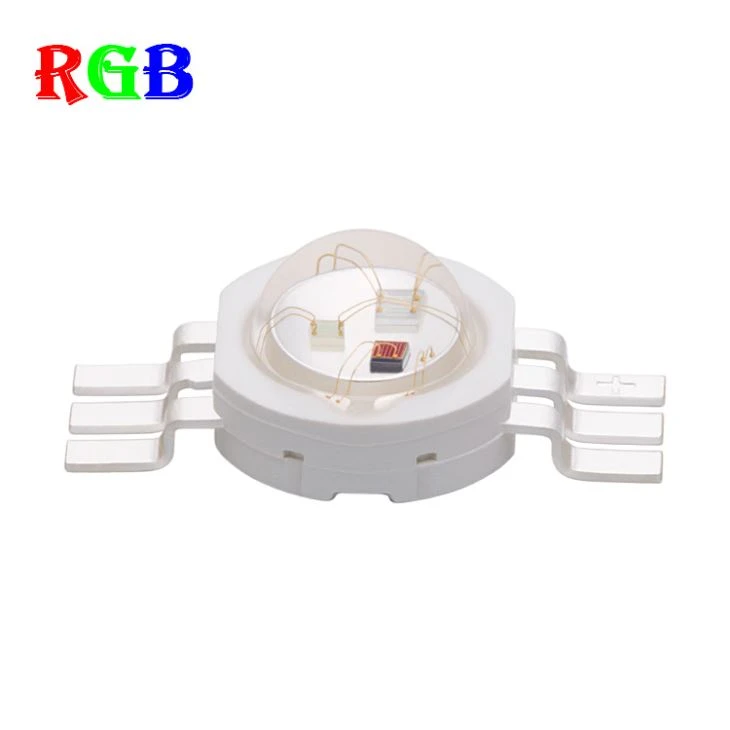

1W High Power 6PINs RGB LED

1W high power 6PINs RGB LED

1W (of 3W) high-power type RGB (of andere tricolor) LED's, 140 graden beeldhoek. Het heeft 6 pincodes. De positie van de drie chips kan worden aangepast. Hoge lumenflex en lange levensduur.

Kenmerken:

• Bekend chipmateriaal, Epileds

• Verlijming van 99,99% gouddraad

• Volle kleurvlek, goede kleurconsistentie

• R, G, B, drie kleuren in één pakket

• Hoge lichtstroom per LED

• Low-temp & loodvrij reflow-solderen

• Energiezuiniger dan gloeilampen en de meeste halogeenlampen

• Laagspanningsgelijkstroombediend

• Direct licht (minder dan 100ns)

• Geen UV

Opmerkingen:

1. De Anode-zijde van de zender wordt aangeduid met "+". Teken in het leadframe.

2. Elektrische isolatie tussen de behuizing en het bord is vereist. Sluit de anode of kathode niet elektrisch aan op de slug.

3. Tekenen niet op schaal.

4. Alle afmetingen zijn in millimeters.

5. Tenzij anders aangegeven, zijn de toleranties ± 0,2 mm.

6. Buig de draden van de LED niet, anders beschadigt u de LED.

7. Gebruik alsjeblieft geen krachtinvloed of druk op de lens van de LED, anders zal het een catastrofale storing veroorzaken.

Soldeersomstandigheden

• Bij het solderen van High Power Led kan hitte de elektrische en optische eigenschappen van de LED's beïnvloeden.

• Beklemtoon bij het solderen het leadframe en het harsgedeelte niet onder de hoge temperatuur.

• Het siliconengedeelte moet worden beschermd tegen mechanische belasting of trillingen tot het hoge vermogen

Led keert terug naar kamertemperatuur na het solderen .

• Voorverwarming op maximaal 140 - 160 ° C, maximaal 120 seconden.

• Soldeerwarmte op maximaal 260 ° C, max. 3 seconden.

• Voor handmatig solderen is het niet langer dan 3 seconden bij max. 260 ° C, onder soldeerbout.

opslagruimte

• Voordat de verpakking wordt geopend, moeten de LED's op 30 ° C of lager en 70% RH of minder worden bewaard.

• De LED's moeten binnen een jaar worden gebruikt.

• Na het openen van de verpakking, moeten de LED's op 30 ° C of minder en 30% RH of minder worden gehouden.

• De LED's moeten binnen een maand na opening van het pakket worden gebruikt.

• Als het vochtabsorberende materiaal (siliconen) is weggevaagd of de LED de opslagtijd heeft overschreden, moet de bakbehandeling worden uitgevoerd met de volgende omstandigheden. Bakbehandeling: 48 uur op 60 ° C ± 5 ° C.

Statische elektriciteit

• Statische elektriciteit of stootspanning beschadigt de hoogvermogen-LED. Het wordt aanbevolen om een polsband of een anti-elektrostatische handschoen te gebruiken bij het inleveren van de LED's.

• Een soldeerbout met punt moet worden geaard, er moet ook een ionisator worden geïnstalleerd waar het risico van statische elektriciteit bestaat.

• Alle apparaten, apparatuur en machines moeten op de juiste manier geaard zijn. Het wordt aanbevolen maatregelen te nemen tegen overspanning naar de apparatuur waarop de High Power-led wordt gemonteerd.

schoonmaak

• Isoprofie Alcohol of Ethyleen Alcohol wordt aanbevolen in 5 minuten bij kamertemperatuur. Gebruik geen niet-gespecificeerde chemische stof kan barsten of waas veroorzaken op het oppervlak van de epoxyhars.

• Voordat u gaat reinigen, moet een test worden uitgevoerd om te controleren of er schade aan de LED zal optreden.

• Freon-oplosmiddel mag niet worden gebruikt om de leds te reinigen vanwege wereldwijde voorschriften.

Warmteopwekking

• Wanneer de LED's oplichten, moet de bedrijfsstroom worden bepaald nadat rekening is gehouden met de maximale omgevingstemperatuur.

• Houd rekening met de warmteontwikkeling van de LED wanneer deze de PCB heeft ontworpen.

• De LED's moeten op een metalen kern-PCB of een warmteafleider of op een thermisch pad worden aangebracht.

Overhandigen van LED

ZHIDING Electronics raadt het volgende te allen tijde aan bij het overhandigen van LED's of samenstellingen die deze LED's bevatten:

• Pas bij het overbrengen van de LED met gereedschappen als Tweezer of Nipper de mechanische krachten niet direct op het oppervlak van de LED aan.

• Raak de LED-lens van de hand niet rechtstreeks aan. Het kan het oppervlak van de lens verontreinigen en de optische eigenschappen beïnvloeden.

• LED moet vanaf de zijkant worden behandeld, omdat het gietmateriaal van LED's kan worden beschadigd door krassen op het oppervlak, piercing vormmateriaal en brokdraad.

FAQ

Q1. Hoe lang van uw levertijd?

A1. 5-7 dagen voor monsters, 1-2 weken voor formele bestelling.

Q2. Kunt u maatwerk en OEM-service bieden?

A2. Ja, wij bieden maatwerk en OEM-service, vertel ons uw vereisten duidelijk.

Q3. Welke chip gebruik je meestal voor je led?

A3. Normaal gesproken gebruiken we Taiwan-chip. We zullen een geschikte chip kiezen voor verschillende leds.

Q4. Wat is uw belangrijkste producten?

A4. Dongguan Zhiding Electronics Technology Co., LTD is een high-tech onderneming gespecialiseerd in de productie, het ontwerpen en verkopen van hoogwaardige LED-verlichting en LED-gerelateerde producten. We hebben SMD LED's, Dip leds, High Power LED's, Piranha LED's, IR LED's en UV LED's en zo verder. Welkom om uw aanvraag te ontvangen.

Q5. Levert u de juiste goederen af zoals besteld? Hoe kan ik je vertrouwen?

Voor verzending zullen we de goederen opnieuw controleren om de juiste goederen te bevestigen. Onze geleide levensduur is 2 jaar, om het even welke vragen u ons vrij kunt vragen.

De meeste reguliere artikelen zijn in voorraad, dus we hebben een voordeel in de bezorgperiode. Als er geen voorraad is, zullen we de productie zo snel mogelijk volgens de behoeften van de klant regelen. Het leveren van kwaliteitsservice aan klanten is het uitgangspunt van onze verkoop. Welkom bij vragen over onze producten!
